Анкерные жгуты

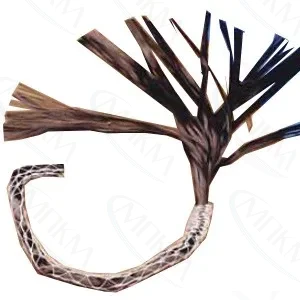

Это элемент системы внешнего армирования из высокопрочного углеродного волокна, изготовленный методом вязального плетения. Жгут заводят в просверленное в основании отверстие и применяют для анкеровки углеродных лент, тканей, сеток и ламелей в теле усиливаемой конструкции, обеспечивая передачу растягивающих усилий.

Жгут значительно улучшает анкеровку элементов внешнего армирования: он передаёт растягивающие усилия через конструкцию, воспринимает растягивающие и поперечные силы и повышает несущую способность узлов сопряжения балок со стенами и перекрытиями. Это позволяет надёжно закрепить ленту или ткань там, где одного наклеивания на поверхность недостаточно.

Лента, сетка и ламель — это армирующие элементы, которые наклеивают на поверхность конструкции и которые работают как внешняя растянутая арматура. Жгут — это анкер круглого сечения: его заводят внутрь основания и используют для закрепления и анкеровки этих армирующих элементов, устройства связей в узлах и сквозной анкеровки. Жгут не заменяет ленту или ламель, а дополняет систему.

В каталоге представлены жгуты диаметром 4, 6, 8, 10 и 12 мм; по ТУ-1916-045-38276489-2017 жгут выпускается в диаметрах до 16 мм. Диаметр подбирается под проектное решение в зависимости от требуемого усилия анкеровки. Прочность на растяжение (в микропластике) — не менее 3700 МПа, модуль упругости — 230 ГПа.

Анкеровку выполняют одиночным, двойным или параллельным способом — в зависимости от взаимного расположения жгута и армирующего материала. По расположению в системе жгут устанавливают под элементами внешнего армирования, между слоями или поверх финишного слоя. Возможна установка сквозь основание (например, сквозь балку) как альтернатива двум жгутам с разных сторон. Схему установки назначают проектным решением; изменять её нельзя.

Отверстие высверливают диаметром на 3–6 мм больше диаметра жгута и глубиной согласно проектному решению, но не менее 100 мм. Кромки отверстия скругляют радиусом 1–2 см, чтобы не повредить волокно при установке. При сквозной установке отверстие сверлят с обеих сторон с соблюдением соосности, а перед монтажом отверстие тщательно очищают от пыли и непрочных участков.

Для пропитки и монтажа жгута применяют эпоксидные связующие CarbonWrap Resin 230+ (соотношение компонентов А:В — 100:50) или Resin 530+ (100:30); для жгутов диаметром от 14 мм применяют Resin 530+. Компоненты смешивают низкооборотной мешалкой (200–400 об/мин) около 3 минут до однородности. Жизнеспособность состава — не менее 30–40 минут при температуре 20 °C, поэтому замешивают столько, сколько успевают выработать.

Минимально допустимый фактический класс бетона — не ниже В15 при усилении изгибаемых конструкций и не ниже В10 при усилении сжатых. Влажность основания — не более 4 %, температура основания и окружающей среды — не ниже +5 °C и выше температуры точки росы. На внешних углах конструкции снимают фаску, на внутренних устраивают галтель с катетом не менее 20 мм. Усиление элементов с корродированной стальной арматурой без устранения коррозии не допускается.

После полного отверждения проводят визуальный контроль на наличие раковин и расслоений. Допускаются расслоения площадью каждое менее 10 см² при суммарной площади менее 3 % площади усиления; расслоения более 10 см² вырезают и устанавливают равнопрочные заплатки с проектным нахлёстом. Адгезию системы к бетонному основанию оценивают методом отрыва металлических дисков по ГОСТ 28574.

Гарантийный срок хранения — 36 месяцев со дня изготовления при соблюдении условий транспортирования и хранения; по истечении срока жгут перед применением проверяют на соответствие ТУ-1916-045-38276489-2017. Жгуты поставляются в рулонах по 10 пог. м; часть позиций есть в наличии, часть — под заказ. Добавьте нужные диаметры в корзину и сформируйте коммерческое предложение (КП) — параметры поставки уточняйте под конкретный проект.
