Углепластиковые ламели

Это пультрузионная пластина из углеродного волокна для усиления конструкций на изгиб. В терминологии СП 164.1325800.2014 ламель относится к ламинатам (п. 3.5) — готовым многослойным полосам заводского изготовления. Ламель наклеивается на растянутую грань элемента на эпоксидное связующее и работает как внешняя растянутая арматура, повышая несущую способность и трещиностойкость конструкции.

Ламель — жёсткая пултрузионная пластина (ламинат) с высоким модулем упругости; её наклеивают на прямые растянутые участки и применяют преимущественно для усиления на изгиб. Лента (CarbonWrap Tape) — гибкий однонаправленный материал, который повторяет форму сечения и подходит для обойм колонн и криволинейных поверхностей. Сетка (CarbonWrap Grid) — двунаправленный материал, в том числе для минеральных оснований. Для ламинатов и тканых материалов СП устанавливает разные нормативные минимумы прочности и модуля.

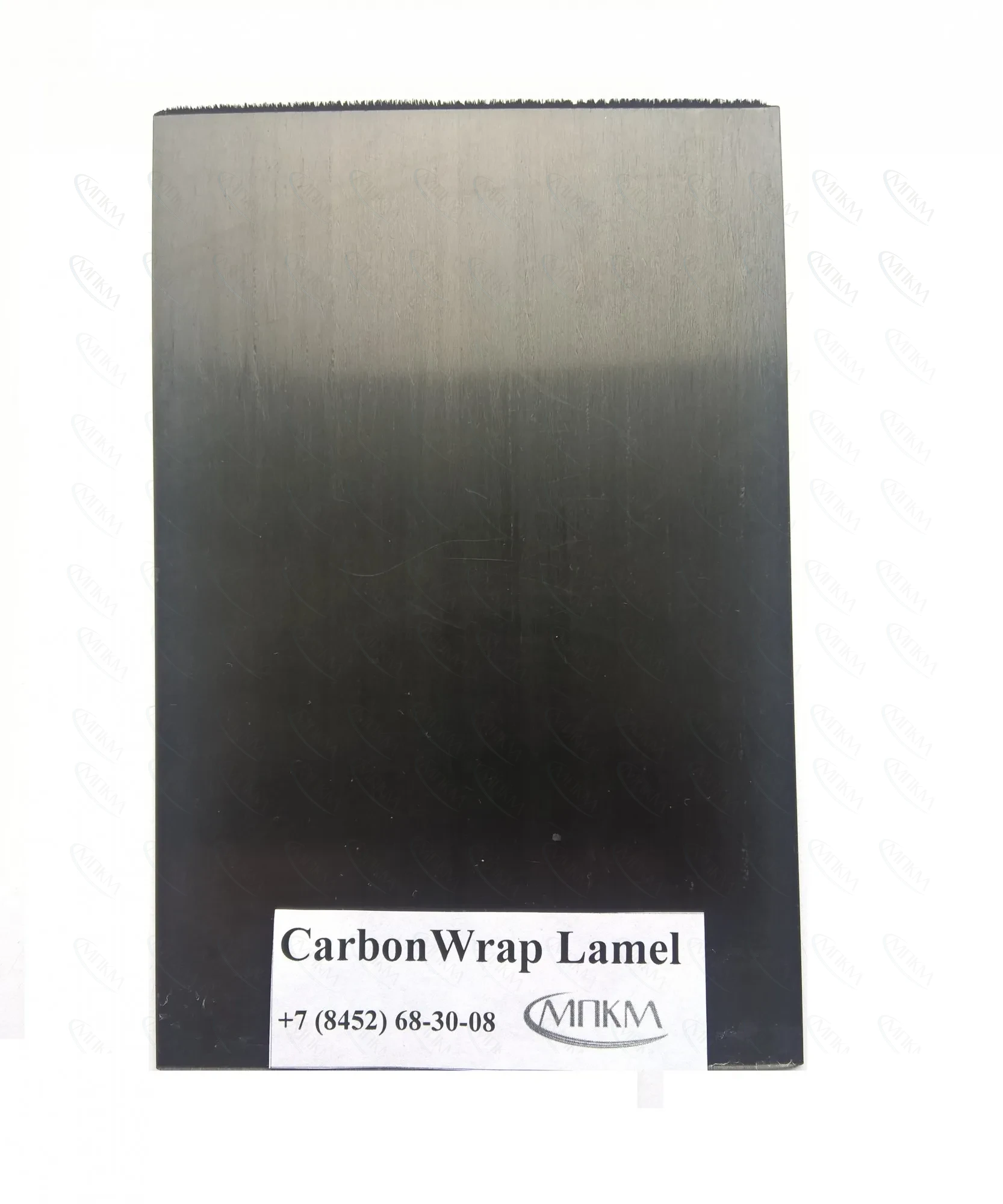

Ламели CarbonWrap Lamel выпускаются толщиной 1.2, 1.4 и 5.0 мм и шириной от 50 до 120 мм. Тонкие ламели (серии HS, M, HM, толщина 1.2–1.4 мм) применяют для усиления балок и плит, толстые ламели серии T (5 мм) — для случаев, требующих большей площади сечения внешнего армирования. Конкретные сечение и марка подбираются расчётом.

Модуль упругости при растяжении зависит от серии и составляет от 150 до 300 ГПа: стандартные и среднемодульные ламели (серии HS, M) — порядка 150–210 ГПа, высокомодульные (серия HM) — до 300 ГПа. Серию выбирают исходя из требуемой жёсткости усиления и допустимых деформаций элемента. Модуль конкретной марки указан в карточке товара.

Прочность на растяжение волокна по маркам составляет от 1.5 до 3.5 ГПа. По СП 164.1325800.2014 (таблица 1) ламинаты, армированные углеволокном, должны иметь прочность не менее 1600 МПа, модуль упругости не менее 150 ГПа и температуру стеклования не менее 40 °С; расчётные характеристики определяются по ГОСТ 25.601 с обеспеченностью 0,95. Точные значения для конкретной марки приведены в карточке товара и паспорте партии.

Ламели применяют для увеличения несущей способности балок и плит перекрытий, усиления мостовых конструкций, сейсмоусиления и исправления ошибок проектирования. Благодаря высокой жёсткости ламель эффективна именно для усиления на изгиб прямых растянутых элементов.

Проектирование выполняется по СП 63.13330.2012, СП 164.1325800.2014 и СТО 38276489.001-2017 на основе обследования конструкции по ГОСТ 31937 и поверочного расчёта. Минимально допустимый фактический класс бетона усиливаемой конструкции по СП 164.1325800.2014 (п. 4.10) — не ниже В15 при усилении изгибаемых элементов и не ниже В10 при усилении сжатых. Сечение, серия и число слоёв ламели назначаются расчётом.

По СП 164.1325800.2014 (п. 8.9) рекомендуемое число слоёв ламината — не более трёх (для сеток, холстов и других тканых материалов — не более пяти). Число слоёв ограничивают исходя из силы сцепления композита с бетонным основанием, а фактическое количество назначается расчётом.

Ламель — жёсткий материал, поэтому её наклеивают на прямые участки; допустимый радиус загиба при усилении криволинейных поверхностей принимается только по данным изготовителя (СП 164.1325800.2014, п. 8.8). Наклейка на основание с трещинами раскрытием более 0,2 мм не допускается (п. 8.4): такие трещины предварительно инъектируют низковязким составом на основе эпоксидных смол (п. 8.27). Поверхность основания очищают и подготавливают по разделу 8 СП.

Часть позиций есть в наличии, часть поставляется под заказ (цена по запросу). Добавьте нужные ламели в корзину и сформируйте коммерческое предложение (КП) — в нём соберутся выбранные позиции с количеством и характеристиками. Точные параметры поставки (серия, толщина, ширина, длина, объём партии) уточняйте под конкретный проект усиления.
